Ušetřete peníze za zbytečné úniky tepla... Zjistěte vlhkost...
Nabízím měření teplotních rozdílů termokamerou:
• Zjistíme místa, kde dochází k největším únikům tepla
• Zmapujeme tepelné mosty a špatná těsnění oken/dveří
• Prověříme kvalitu a nedostatky nového zateplení
• Najdeme místa, kde kondenzuje voda a hrozí vznik plísní
• Ověříte si, zda je nutné provést doteplení fasády
• Závady na elektroinstalaci (např. podlahové topení)
• Termosnímky s popisem a přehledem teplot Vám mohu poskytnout jako PDF, nebo samotné jako JPG soubor
Nejlepších výsledků dosáhneme v zimním období při teplotách pod 5 °C, když jsou interiéry domu vytápěné, tedy když je mezi vnitřní a venkovní teplotou velký rozdíl. Zároveň by nemělo pršet ani sněžit.
Více o tepelných mostech a únicích tepla: www.estav.cz.
Jako bonus můžeme ještě do venkovních 10°C využít i termokameru k celkovému měření všech hodnot v bytech a domech, řekněte mi, abych ji s sebou vzal :-)
• Únik tepla, zvýšené náklady na vytápění
• Degradace stavebních konstrukcí, koroze, napadení trámů hnilobou
• Kondenzace v místech tep.mostů - vznik plísní
• Studené sálání - snížení komfortu bydlení, pocit chladu
• Více info: zdroj
Termokamerou zkontrolujeme vlhkost staveb, rosný bod a také kvalitu provedení prací na zateplovacích systémech, kdy termosnímky velice dobře poslouží jako argument k nesprávnému provedení díla a tím i k reklamaci. Velmi dobře lze v chladnějším počasí odhalit tepelné úniky staveb. A během celého roku různá poškození instalací topení a vody. Preventivně tedy můžeme s termokamerou prohlédnout i zdi sklepů. Diagnostika probíhá nedestruktivním způsobem. Ušetří např. provádění výkopu k vyhledání výskytu vlhkosti, úniku vody.
Termokamera rozliší již 0,06°C teplotní rozdíl. Zvolíme nejvhodnější barevnou paletu ke zřetelnějšímu rozlišení teplotních rozdílů. Pro lepší orientaci využijeme prolnutí termosnímku se snímkem digitálním, čímž se vykreslí kontury – okraje předmětů. Při dalším zpracování dokumentu pak lze doplnit krom hodnoty nejchladnějšího a nejteplejšího bodu ještě další zvolené body – jejich teplotu. Výstup v souboru PDF bude obsahovat krom termosnímků i výpis kontrolovaných bodů a jejich teploty ke vzájemnému porovnání rozdílů. Teplotní toleranci výrobce uvádí 2°C, ale rozlišení již 0,06°C teplotního rozdílu, k čemuž vystavil doklad.
Cenově dostupnější termokamera neslouží ke zcela přesnému určení teploty povrchu, na to se používají digitální laserové teploměry. Účel termokamery je: velice citlivě rozlišit sebemenší teplotní rozdíly na měřeném povrchu a tím odhalit chyby jak v zateplení domu, tak v poddimenzování mechanických nebo elektrických součástí. Ale také povrchu organismu. Proto se termokamera používá i v lékařství. U zvířat včas odhalí záněty šlach, nedokrvení některých částí končetin a související potíže. Zajímavost: Vysledovat lze i tepny pod povrchem kůže člověka. Výrobce termokamery přikládá i názornou dokumentaci pro další případy lékařství, odhalení rakoviny prsu, mízních zánětů a pro teplotní skenování povrchu těla člověka výrobce doporučuje nechat 10 minut onu část těla odhalenou, protože oblečení mění teplotní rozložení. To dokládá citlivost metody termického snímání povrchu včetně živých organismů. My zůstaneme u toho měření neživých povrchů.
• Měření komínů (celistvost pláště, vady izolace, požární bezpečnost)
• Vyhledání úniků kapalin (voda, podlahové vytápění, rozvody topení)
• Hledání škůdců v izolacích (kuny, lasičky, myši,
vše co je schopné zalézt do střešního pláště)
• Měření topení (účinnost podlahových vytápění, diagnostika závad)
Kontrola fotovoltaických panelů pomocí termovizní kamery je rychlý, jednoduchý a spolehlivý způsob, jak odhalit výrobní vady, poškození při transportu, chybné zapojení, či jiné anomálie ohrožující očekávané dodávky proudu elektrárny.
Termokamera zobrazuje zásadní problémy v konstrukcích staveb. Mezi hlavní problémy úniků tepla patří špatné zateplení stěn, krovů a podkroví nebo špatné zateplení překladů. Tam všude mohou vznikat tzv. tepelné mosty, které negativně ovlivňují kvalitu a funkce stavby. Chyby v konstrukci většinou nejsou okem viditelné - jejich odhalení je možné zjistit pouze snímky z termokamery. Prověření nemovitosti termokamerou Vám může ušetřit mnoho vynaložených finančních prostředků a starostí.

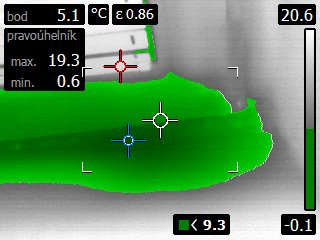

Zelená zóna zobrazuje zvýšený rosný bod - vlhkost tam, kde protahuje vlhký chlad oknem
V novostavbách se často vyskytuje problém kondenzace vzdušné vlhkosti. Je to způsobeno především nekvalitní otvorovou výplní, mnohdy v kombinaci s vysokou vlhkostí vnitřního prostředí. Příliš důkladně těsnící nová okna jsou pak rizikem pro naše zdraví. Trochu rosy na okně není problém. Znamená to, že okna izolují místnost od vnějších vlivů. Pokud jsou ale okna mokrá tak, že je potřeba, otírat je ručníkem, už to v pořádku není. Je to signál, varování, že kapající vlhkost může vytvářet mokré skvrny na zdech, nebo vést přímo k růstu plísní.
Termokamerou snadno odhalíme vlhkost a změříme rosný bod snadným principem: odrazivost povrchu mokré, natož orosené zdi, je výrazně odlišná, a kamera tyto rozdíly zobrazí (nejedná se přímo o teplotní rozdíl ale kamera vyhodnotí odlišnou odrazivost a zobrazí tuto zónu zeleně).
Pak nezbývá, než okna reklamovat u dodavatele. Ten by měl závadu odstranit. Pokud tak neučiní, je třeba odborníkem změřit vlhkost, odebrat vzorky plísní a s výsledky, odborným posudkem, seznámit dodavatele oken. Ten by pak měl zjednat nápravu.

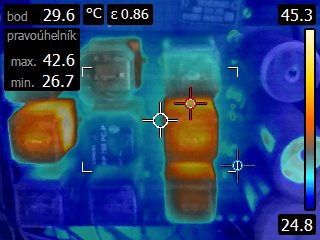

Režim Obraz v obraze: Více zahřátá relé ve výtahovém rozvaděči
Režim Teplotní mísení: Stejná situace zobrazená jiným způsobem
Termokamera se v průmyslové oblasti využívá většinou k preventivní kontrole rozdílu teplot, zjištění teplotních výkyvů a přehřívání namáhaných součástí při preventivní údržbě, případné poddimenzování. Umožňuje včasné zjištění poruchy a odstranění jejich příčin předem. Tím snižujeme náklady na opravy.
Snadno odhalíme přetížená vedení a součásti, svorkovnice, jističe, a hlavně zásadní chyby jako poddimenzované elektrické spoje a vedení, menší nevhodné průměry drátů, které se více zahřívají větším průtokem proudů nebo proudovými nárazy.
Termografickým měřením získáme viditelnou informaci o rozložení teplot na povrchu snímaného zařízení. Provádí se za provozu, bez nutnosti odstavení připojených technologií a bez jakéhokoliv vlivu na měřený objekt.
Možné uplatnění:
• u elektrických zařízení
(zatížení transformátorů, izolátorů a odpojovačů, stav a kvalita spojů a svorek)
• u mechanických zařízení a spojů
(namáhané součásti, spojky, teplota a chlazení motorů)
• pro výrobní technologie (např. stav vyzdívek a izolací pecí)
• analýza příčin závad výrobků (např. výroba plastových dílů)
Pomocí termokamery snadno odhalíme v jeskyni na větší ploše skalní stěny, nebo ve sklepě na zděné (betonové) zdi místa s mírně nižší nebo vyšší teplotou, než má většina okolní plochy. Pokud je ve sklepení zazděna chodba a zazdívka byla omítnuta, na pohled bychom si jí nepovšimli. Termokamera snadno odhalí podezřelé teplotní rozdíly, jasně poukazující na zazděný prostor s odlišnou teplotou, než má samotná hmota stěny (skály) kolem. V podzemí to může být napínavé, odhalit „umělou skálu“, která měla na konci války rychle zakrýt uložené předměty a maskovat vchod do skrýše nebo tajné chodby, tunelu, krytu. Za starou sklepní zdí domu se snadno odhalí silnými dešti vytvořená kaverna, zvláště vyplněna vodou, odvádějící teplo, nebo průsaky, zvýšené vlhnutí stavby a následné ohrožení statiky. V tomto nabízím jeskyňářům a archeologům, ale i nadšencům určitou spolupráci.
Především pokud bydlíte pod vlastní střechou, je třeba před zimou zkontrolovat její stav ve smyslu termoizolace, průsaku, míst kde zatéká. Nejsnadnější je to s pomocí termokamery – vizualizací nejen teplotních rozdílů, ale i s využitím funkce „detekce rosných bodů“ - orosených - provlhčených míst.
Máte – li plochou střechu, jejíž hydroizolační vrstva je pod tepelnou izolací, může se vám brzy zazelenat. Objeví se na ní mech, náletové rostliny, nebo časem i dřeviny. Pokud rostliny prokoření do izolační geotextilie, budou se odstraňovat špatně. Je - li na vaší střeše asfaltová izolace, je třeba každé tři roky obnovit ochranný reflexní nátěr, zvyšující životnost a nepropustnost. Pokud je něco zanedbáno, během několika let lze termokamerou vypozorovat oku nenápadné průsaky vlhkosti, vznikající tepelně – vodivé mosty a rozšiřující se vlhkost na některých místech stropu ještě před tím, než vzniknou okem viditelné „fleky“.
Termokamerou tedy prohlédneme nejen okna, ale i stropy, nebo prostory půdy.

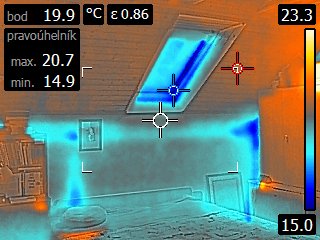

Žlutá až bílá - teplejší místa střechy prozradí špatnou izolaci
Termografické měření je možné provádět v případě zjišťování tepelných úniků stavby ideálně při teplotním rozdílu vnitřní a venkovní teploty minimálně 15°C. V praxi to znamená, že venkovní teplota musí být méně než 10°C, v ideálním případě 5°C a méně.
Termografické měření domu a úniků tepla nelze správně provádět při: přímém slunečním záření a cca. 3 hod. po jeho skončení, za silného větru více jak 5m/s a za deště. Měřit lze i v létě za určitých korekcí ve dnech, kdy není přímé sluneční záření a v noci.
Fotovoltaické panely lze naopak měřit při slunečním svitu o plošném výkonu alespoň 800 W/m2, tím se lépe zobrazí a rozliší poškozená místa panelů s výrazně vyšší teplotou.
Příplatek za termoměření v rámci celkového měření bytu,
rodinného domu za dotovanou cenu 500,- Kč obsahuje:
• podrobná kontrolní prohlídka
• provedení termosnímků (bez omezení počtu snímků)
• vyhodnocení termovizního měření na místě
• ústní informace o možných tepelných ztrátách, tepelných mostech a únicích tepla
• vlastní termovizní snímkování omezeno na max. 60 min
• lze i zaslat několik termosnímků v JPG mailem v rámci celkového balíčku měření
• Fotovoltaické elektrárny (dle počtu panelů bude stanovena individuální cena)
Nad rámec :
• hodinová sazba termovizní měření 600 Kč,- za každou započatou hodinu
• závěrečná PDF zpráva k 1 snímku 150 Kč,- (upozornění na tepelné mosty a únik tepla)
• zpracování a uložení termosnímků na CD 100 Kč,-
• poštovné a balné 70 Kč,-
Samotné měření termokamerou a žádné jiné měření (ani GPZ, ani EMP):
• hodinová sazba termovizní měření 600 Kč,- za každou započatou hodinu
Tento ceník služeb je platný, dokud jej neupravím jinak.
Uvedené ceny jsou konečné, nejsem plátce DPH.
Po měření vystavuji daňový doklad.

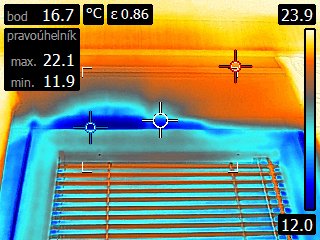

Modře - chladná místa - špatným těsněním oken výrazně
vniká chlad přesto, že radiátor je horký

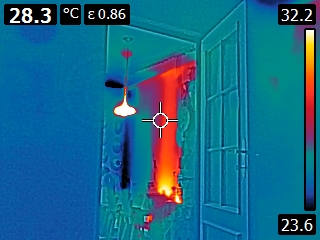

Červeně až bíle - teplý vzduch z radiátoru,
černě- výrazný chlad, špatné zateplení

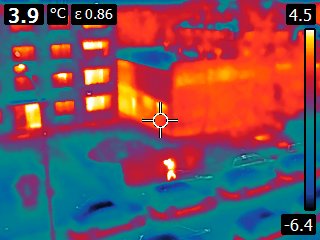

Pod auty je tepleji zatím, co střechy aut jsou nejchladnější.
Kolem jde člověk - takto je teplem prozrazeno i zvíře v lese...

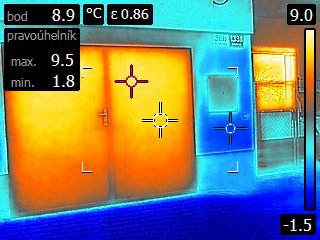

Garážová vrata velmi odvádí - vyzařují teplo

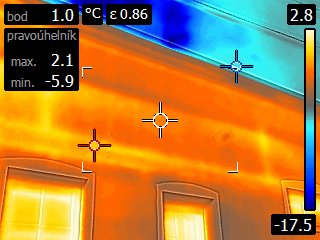

Na zdi lze vidět nerovnoměrnost teplot
Ještě větší rozdíly v
izolačních (ne)schopnostech zdi domu

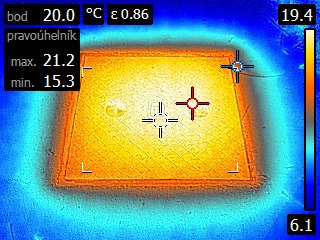

Teplo odváděné poklopem zespod ven
Únik tepla poklopem ven
Špatné těsnění okna
- pronikající chlad zvyšuje náklady na topení

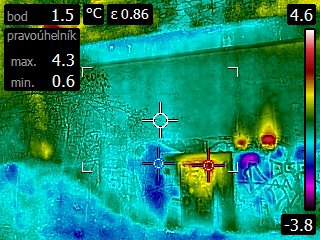

Úniky tepla z betonového krytu

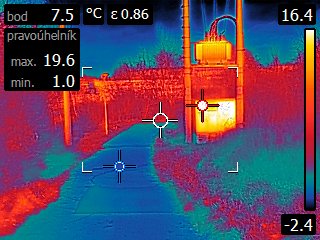

Zahřátá rozvodná skříň transformátoru

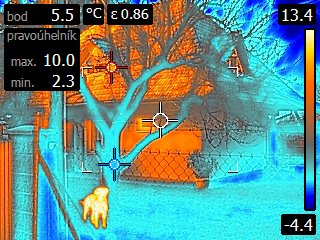

Zvíře u domu

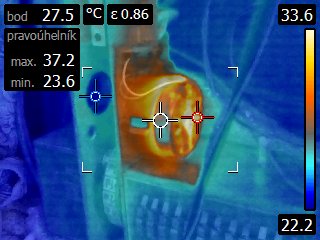

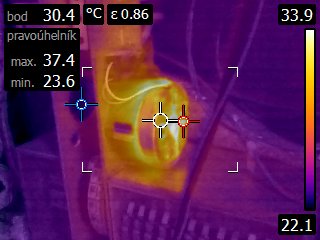

Teplotní mísení - zahřátý motorek
Teplotní mísení - jiná paleta barev
Ještě jiná paleta barev
- je třeba si vybrat nejvhodnější

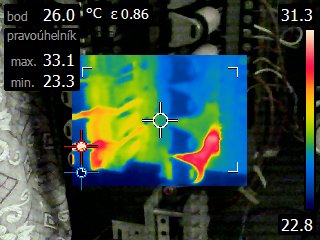

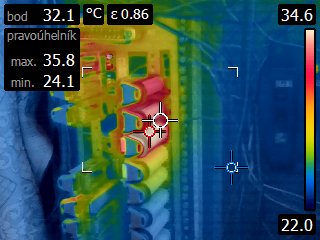

Zahřátá relé ve výtahovém rozvaděči

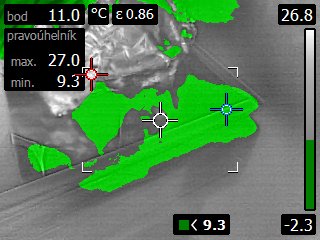

Měření rosných bodů - výskytu vlhkosti,
ukázkově v ledničce

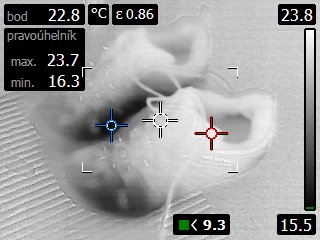

Ze zasněženého chodníku boty vysychají pomalu
- černě vlhká místa
Další možné zobrazení metodou
Obraz v obraze

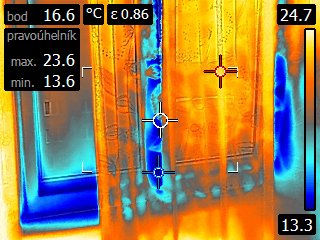

Kde táhne oknem nejvíce - modře až černě

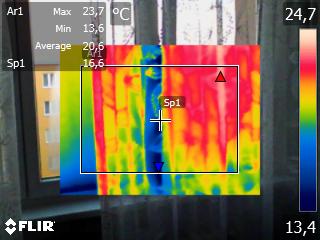

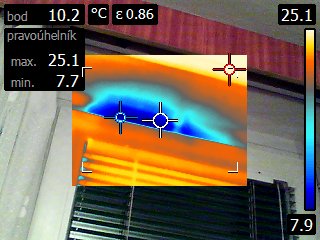

"Obraz v obraze" - špatné těsnění okna

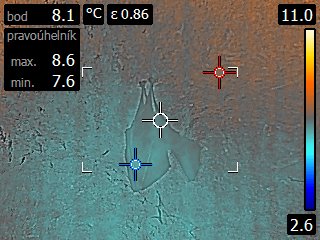

Netopýr je v jeskyni ve stavu hybernace zcela
vychladlý, jeho tělo nemá ani o půl stupně navíc!

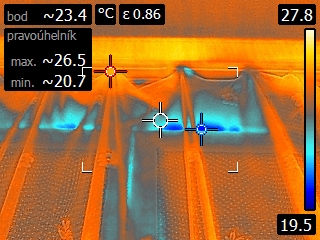

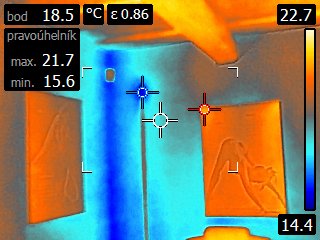

Svislé nosné traverzy pro střechu viditelně vytváří tepelné mosty
U nosných svislých traverz viditelně prochází chlad dovnitř

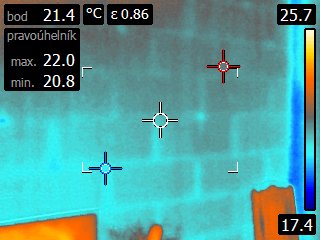

Termosnímek prozradí při horší venkovní izolaci i tvárnice
Chladnější roh (bývá většinou)

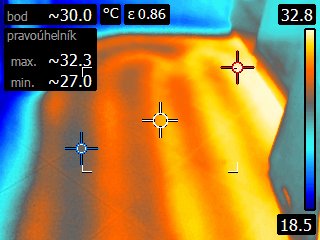

Lze kontrolovat i podlahové topení

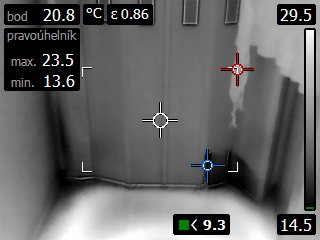

Kontrola rosného bodu ve sprchovém koutu (potenciál pro růst plísní)
Chladnější vodorovné místo pod úkosem střechy

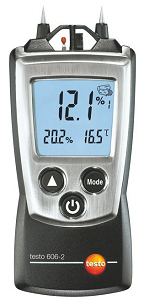

Při kontrole termokamerou vezmu i toto přesné měřidlo teploty a vlhkosti.

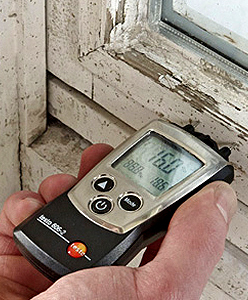

Vlhkoměr Testo 606-2 měří teplotu a vlhkost vzduchu, slouží také pro přesné měření vlhkosti dřeva, cementového potěru, betonu, sádry, anhydritových potěrů, cementových malt, vápenných malt, cihel.
Přesnost +/- 2,5 % rv je potvrzena kalibračním protokolem. Kontrolovat tak lze např. vlhkost dřeva roubenky - pokud naměříme nad 18% hmotnostního objemu, začíná být v případě střechy ohrožena statika atd.
>> ZPĚT nahoru
• Zjištění úniků tepla z domů přes těsnění (dveře a okna)
• Termosnímky budov, před a po zateplení (tepelné mosty)
• Kontrolu zateplení budov po realizaci díla (snímky je možné použít k reklamaci)
• Vyhledání tras potrubí v podlahách, stěnách, stropech
• Lokalizování závad podlahového vytápění (poškození, špatná pokládka)
• Kontrolu komínových tras (poškození izolace nebo vnějšího pláště komína)
• Speciální snímkování k nalezení škůdců v izolacích (kuny, lasičky, atd.)
• Vyhledání původu vlhkosti v budovách, detekce orosení
• Kontrola elektroinstalací a rozvodných skříní
• Kontroly pro průmysl (rozvaděče, kabeláž, mechanické díly, technologie)
• Odhalování skrytých zazdívek a prostor pro archeology, speleology
- Běžně s sebou termokameru na Kompletní měření nenosím, řekněte tedy předem, abych ji vzal.
Měření termokamerou běžně neprovádím samostatně, ale jen jako volitelnou součást celkového komplexního měření, tedy včetně všech elektromagnetických a zemských polí atd.
Pokud chcete POUZE kontrolu termokamerou, zapátrejte prosím po někom jiném...
V této velikosti (320px) pak mohu zaslat vybrané termosnímky na Váš e-mail.
Co všechno odhalí termosnímky domu?
• Zjistíme místa, kde dochází k největším únikům tepla
• Zmapujeme tepelné mosty a špatná těsnění oken/dveří
• Prověříme kvalitu a nedostatky nového zateplení
• Najdeme místa, kde kondenzuje voda a hrozí vznik plísní
• Ověříte si, zda je nutné provést doteplení fasády
• Závady na elektroinstalaci (např. podlahové topení)
• Termosnímky s popisem a přehledem teplot Vám mohu poskytnout jako PDF, nebo samotné jako JPG soubor
Nejlepších výsledků dosáhneme v zimním období při teplotách pod 5 °C, když jsou interiéry domu vytápěné, tedy když je mezi vnitřní a venkovní teplotou velký rozdíl. Zároveň by nemělo pršet ani sněžit.
Více o tepelných mostech a únicích tepla: www.estav.cz.
Jako bonus můžeme ještě do venkovních 10°C využít i termokameru k celkovému měření všech hodnot v bytech a domech, řekněte mi, abych ji s sebou vzal :-)
Proč zjišťovat tepelné mosty?
• Únik tepla, zvýšené náklady na vytápění
• Degradace stavebních konstrukcí, koroze, napadení trámů hnilobou
• Kondenzace v místech tep.mostů - vznik plísní
• Studené sálání - snížení komfortu bydlení, pocit chladu
• Více info: zdroj
Termokamerou zkontrolujeme vlhkost staveb, rosný bod a také kvalitu provedení prací na zateplovacích systémech, kdy termosnímky velice dobře poslouží jako argument k nesprávnému provedení díla a tím i k reklamaci. Velmi dobře lze v chladnějším počasí odhalit tepelné úniky staveb. A během celého roku různá poškození instalací topení a vody. Preventivně tedy můžeme s termokamerou prohlédnout i zdi sklepů. Diagnostika probíhá nedestruktivním způsobem. Ušetří např. provádění výkopu k vyhledání výskytu vlhkosti, úniku vody.
Termokamera rozliší již 0,06°C teplotní rozdíl. Zvolíme nejvhodnější barevnou paletu ke zřetelnějšímu rozlišení teplotních rozdílů. Pro lepší orientaci využijeme prolnutí termosnímku se snímkem digitálním, čímž se vykreslí kontury – okraje předmětů. Při dalším zpracování dokumentu pak lze doplnit krom hodnoty nejchladnějšího a nejteplejšího bodu ještě další zvolené body – jejich teplotu. Výstup v souboru PDF bude obsahovat krom termosnímků i výpis kontrolovaných bodů a jejich teploty ke vzájemnému porovnání rozdílů. Teplotní toleranci výrobce uvádí 2°C, ale rozlišení již 0,06°C teplotního rozdílu, k čemuž vystavil doklad.
Cenově dostupnější termokamera neslouží ke zcela přesnému určení teploty povrchu, na to se používají digitální laserové teploměry. Účel termokamery je: velice citlivě rozlišit sebemenší teplotní rozdíly na měřeném povrchu a tím odhalit chyby jak v zateplení domu, tak v poddimenzování mechanických nebo elektrických součástí. Ale také povrchu organismu. Proto se termokamera používá i v lékařství. U zvířat včas odhalí záněty šlach, nedokrvení některých částí končetin a související potíže. Zajímavost: Vysledovat lze i tepny pod povrchem kůže člověka. Výrobce termokamery přikládá i názornou dokumentaci pro další případy lékařství, odhalení rakoviny prsu, mízních zánětů a pro teplotní skenování povrchu těla člověka výrobce doporučuje nechat 10 minut onu část těla odhalenou, protože oblečení mění teplotní rozložení. To dokládá citlivost metody termického snímání povrchu včetně živých organismů. My zůstaneme u toho měření neživých povrchů.
Speciální měření
• Měření komínů (celistvost pláště, vady izolace, požární bezpečnost)
• Vyhledání úniků kapalin (voda, podlahové vytápění, rozvody topení)
• Hledání škůdců v izolacích (kuny, lasičky, myši,
vše co je schopné zalézt do střešního pláště)
• Měření topení (účinnost podlahových vytápění, diagnostika závad)
Termovizní analýza fotovoltaických elektráren
Kontrola fotovoltaických panelů pomocí termovizní kamery je rychlý, jednoduchý a spolehlivý způsob, jak odhalit výrobní vady, poškození při transportu, chybné zapojení, či jiné anomálie ohrožující očekávané dodávky proudu elektrárny.
Měření tepelných úniků ve stavebnictví
Termokamera zobrazuje zásadní problémy v konstrukcích staveb. Mezi hlavní problémy úniků tepla patří špatné zateplení stěn, krovů a podkroví nebo špatné zateplení překladů. Tam všude mohou vznikat tzv. tepelné mosty, které negativně ovlivňují kvalitu a funkce stavby. Chyby v konstrukci většinou nejsou okem viditelné - jejich odhalení je možné zjistit pouze snímky z termokamery. Prověření nemovitosti termokamerou Vám může ušetřit mnoho vynaložených finančních prostředků a starostí.
Měření kondenzace, rosný bod
Zelená zóna zobrazuje zvýšený rosný bod - vlhkost tam, kde protahuje vlhký chlad oknem
V novostavbách se často vyskytuje problém kondenzace vzdušné vlhkosti. Je to způsobeno především nekvalitní otvorovou výplní, mnohdy v kombinaci s vysokou vlhkostí vnitřního prostředí. Příliš důkladně těsnící nová okna jsou pak rizikem pro naše zdraví. Trochu rosy na okně není problém. Znamená to, že okna izolují místnost od vnějších vlivů. Pokud jsou ale okna mokrá tak, že je potřeba, otírat je ručníkem, už to v pořádku není. Je to signál, varování, že kapající vlhkost může vytvářet mokré skvrny na zdech, nebo vést přímo k růstu plísní.
Termokamerou snadno odhalíme vlhkost a změříme rosný bod snadným principem: odrazivost povrchu mokré, natož orosené zdi, je výrazně odlišná, a kamera tyto rozdíly zobrazí (nejedná se přímo o teplotní rozdíl ale kamera vyhodnotí odlišnou odrazivost a zobrazí tuto zónu zeleně).
Pak nezbývá, než okna reklamovat u dodavatele. Ten by měl závadu odstranit. Pokud tak neučiní, je třeba odborníkem změřit vlhkost, odebrat vzorky plísní a s výsledky, odborným posudkem, seznámit dodavatele oken. Ten by pak měl zjednat nápravu.
Měření pro průmysl (oblast elektro, i mechanická)
Režim Obraz v obraze: Více zahřátá relé ve výtahovém rozvaděči
Režim Teplotní mísení: Stejná situace zobrazená jiným způsobem
Termokamera se v průmyslové oblasti využívá většinou k preventivní kontrole rozdílu teplot, zjištění teplotních výkyvů a přehřívání namáhaných součástí při preventivní údržbě, případné poddimenzování. Umožňuje včasné zjištění poruchy a odstranění jejich příčin předem. Tím snižujeme náklady na opravy.
Snadno odhalíme přetížená vedení a součásti, svorkovnice, jističe, a hlavně zásadní chyby jako poddimenzované elektrické spoje a vedení, menší nevhodné průměry drátů, které se více zahřívají větším průtokem proudů nebo proudovými nárazy.
Termografickým měřením získáme viditelnou informaci o rozložení teplot na povrchu snímaného zařízení. Provádí se za provozu, bez nutnosti odstavení připojených technologií a bez jakéhokoliv vlivu na měřený objekt.
Možné uplatnění:
• u elektrických zařízení
(zatížení transformátorů, izolátorů a odpojovačů, stav a kvalita spojů a svorek)
• u mechanických zařízení a spojů
(namáhané součásti, spojky, teplota a chlazení motorů)
• pro výrobní technologie (např. stav vyzdívek a izolací pecí)
• analýza příčin závad výrobků (např. výroba plastových dílů)
Odhalení skrytých prostor
Pomocí termokamery snadno odhalíme v jeskyni na větší ploše skalní stěny, nebo ve sklepě na zděné (betonové) zdi místa s mírně nižší nebo vyšší teplotou, než má většina okolní plochy. Pokud je ve sklepení zazděna chodba a zazdívka byla omítnuta, na pohled bychom si jí nepovšimli. Termokamera snadno odhalí podezřelé teplotní rozdíly, jasně poukazující na zazděný prostor s odlišnou teplotou, než má samotná hmota stěny (skály) kolem. V podzemí to může být napínavé, odhalit „umělou skálu“, která měla na konci války rychle zakrýt uložené předměty a maskovat vchod do skrýše nebo tajné chodby, tunelu, krytu. Za starou sklepní zdí domu se snadno odhalí silnými dešti vytvořená kaverna, zvláště vyplněna vodou, odvádějící teplo, nebo průsaky, zvýšené vlhnutí stavby a následné ohrožení statiky. V tomto nabízím jeskyňářům a archeologům, ale i nadšencům určitou spolupráci.
Kontrola střechy a stropů pod střechou
Především pokud bydlíte pod vlastní střechou, je třeba před zimou zkontrolovat její stav ve smyslu termoizolace, průsaku, míst kde zatéká. Nejsnadnější je to s pomocí termokamery – vizualizací nejen teplotních rozdílů, ale i s využitím funkce „detekce rosných bodů“ - orosených - provlhčených míst.
Máte – li plochou střechu, jejíž hydroizolační vrstva je pod tepelnou izolací, může se vám brzy zazelenat. Objeví se na ní mech, náletové rostliny, nebo časem i dřeviny. Pokud rostliny prokoření do izolační geotextilie, budou se odstraňovat špatně. Je - li na vaší střeše asfaltová izolace, je třeba každé tři roky obnovit ochranný reflexní nátěr, zvyšující životnost a nepropustnost. Pokud je něco zanedbáno, během několika let lze termokamerou vypozorovat oku nenápadné průsaky vlhkosti, vznikající tepelně – vodivé mosty a rozšiřující se vlhkost na některých místech stropu ještě před tím, než vzniknou okem viditelné „fleky“.
Termokamerou tedy prohlédneme nejen okna, ale i stropy, nebo prostory půdy.

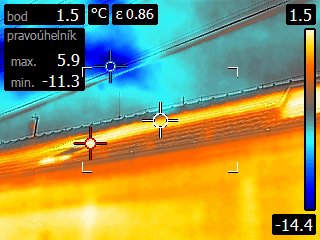

Žlutá až bílá - teplejší místa střechy prozradí špatnou izolaci
Podmínky pro měření izolace budov
Termografické měření je možné provádět v případě zjišťování tepelných úniků stavby ideálně při teplotním rozdílu vnitřní a venkovní teploty minimálně 15°C. V praxi to znamená, že venkovní teplota musí být méně než 10°C, v ideálním případě 5°C a méně.
Termografické měření domu a úniků tepla nelze správně provádět při: přímém slunečním záření a cca. 3 hod. po jeho skončení, za silného větru více jak 5m/s a za deště. Měřit lze i v létě za určitých korekcí ve dnech, kdy není přímé sluneční záření a v noci.
Fotovoltaické panely lze naopak měřit při slunečním svitu o plošném výkonu alespoň 800 W/m2, tím se lépe zobrazí a rozliší poškozená místa panelů s výrazně vyšší teplotou.
Ceník služeb termovize
Příplatek za termoměření v rámci celkového měření bytu,
rodinného domu za dotovanou cenu 500,- Kč obsahuje:
• podrobná kontrolní prohlídka
• provedení termosnímků (bez omezení počtu snímků)
• vyhodnocení termovizního měření na místě
• ústní informace o možných tepelných ztrátách, tepelných mostech a únicích tepla
• vlastní termovizní snímkování omezeno na max. 60 min
• lze i zaslat několik termosnímků v JPG mailem v rámci celkového balíčku měření
• Fotovoltaické elektrárny (dle počtu panelů bude stanovena individuální cena)
Nad rámec :
• hodinová sazba termovizní měření 600 Kč,- za každou započatou hodinu
• závěrečná PDF zpráva k 1 snímku 150 Kč,- (upozornění na tepelné mosty a únik tepla)
• zpracování a uložení termosnímků na CD 100 Kč,-
• poštovné a balné 70 Kč,-
Samotné měření termokamerou a žádné jiné měření (ani GPZ, ani EMP):
• hodinová sazba termovizní měření 600 Kč,- za každou započatou hodinu
Tento ceník služeb je platný, dokud jej neupravím jinak.
Uvedené ceny jsou konečné, nejsem plátce DPH.
Po měření vystavuji daňový doklad.
Další ukázky:
Modře - chladná místa - špatným těsněním oken výrazně
vniká chlad přesto, že radiátor je horký
Červeně až bíle - teplý vzduch z radiátoru,
černě- výrazný chlad, špatné zateplení
Pod auty je tepleji zatím, co střechy aut jsou nejchladnější.
Kolem jde člověk - takto je teplem prozrazeno i zvíře v lese...
Garážová vrata velmi odvádí - vyzařují teplo
Na zdi lze vidět nerovnoměrnost teplot
Ještě větší rozdíly v
izolačních (ne)schopnostech zdi domu
Teplo odváděné poklopem zespod ven
Únik tepla poklopem ven
Špatné těsnění okna
- pronikající chlad zvyšuje náklady na topení
Úniky tepla z betonového krytu
Zahřátá rozvodná skříň transformátoru
Zvíře u domu
Teplotní mísení - zahřátý motorek
Teplotní mísení - jiná paleta barev
Ještě jiná paleta barev
- je třeba si vybrat nejvhodnější
Zahřátá relé ve výtahovém rozvaděči
Měření rosných bodů - výskytu vlhkosti,
ukázkově v ledničce
Ze zasněženého chodníku boty vysychají pomalu
- černě vlhká místa
Další možné zobrazení metodou
Obraz v obraze
Kde táhne oknem nejvíce - modře až černě
"Obraz v obraze" - špatné těsnění okna
Netopýr je v jeskyni ve stavu hybernace zcela
vychladlý, jeho tělo nemá ani o půl stupně navíc!
Svislé nosné traverzy pro střechu viditelně vytváří tepelné mosty
U nosných svislých traverz viditelně prochází chlad dovnitř
Termosnímek prozradí při horší venkovní izolaci i tvárnice
Chladnější roh (bývá většinou)
Lze kontrolovat i podlahové topení
Kontrola rosného bodu ve sprchovém koutu (potenciál pro růst plísní)
Chladnější vodorovné místo pod úkosem střechy
Při kontrole termokamerou vezmu i toto přesné měřidlo teploty a vlhkosti.
Vlhkoměr Testo 606-2 měří teplotu a vlhkost vzduchu, slouží také pro přesné měření vlhkosti dřeva, cementového potěru, betonu, sádry, anhydritových potěrů, cementových malt, vápenných malt, cihel.
Přesnost +/- 2,5 % rv je potvrzena kalibračním protokolem. Kontrolovat tak lze např. vlhkost dřeva roubenky - pokud naměříme nad 18% hmotnostního objemu, začíná být v případě střechy ohrožena statika atd.
>> ZPĚT nahoru
Další informace
ukázková videa z měření
- Kniha vzkazů
- Reference
- Měření PRO FIRMY - PDF
- For English Language - PDF
- Darujte měření
- Vše o WIFI!
- Jak používat mobil - PDF
- Pozor na zářivky!
- Zkontrolujme formaldehyd
- Vaše dotazy
- VIDEOrozhovor
- Limity a studie
- MĚŘENÍ VF sumárně
- Ukázky z praxe
- Stínící textil
- Odpojovač okruhu
- Přednášky
- Škodlivé mikrovlny
- Vědecké podklady vlivu EMP
- Měřím s analyzéry
- Ochrana před EM polem
- Hodnoty EMP a legislativa
- Ochranné pásmo VN vedení
- Jejich škodlivost potvrzena!
- Pozor na úsporná světla
- Kvalita vody
- pH vody
- MĚŘENÍ "CO"
- Hořlavé plyny
- Bio-rezonanční pole
- Biorezonance je..
- MĚŘENÍ IONTŮ
- O zónách kolem nás
- Psychosomatické zóny
- Geomagnetická pole
Ke stažení PDF:
-
- Elektrosmog 06/18 (zákl.leták)
- Geopatog.zóny (popis)
- Osvětlení (sv.zdroje)
- WiFi a výmluvy
- Jak používat mobil
- Bezdrát. telefony
- Formaldehyd
- Vyhláška 219/2015 Sb.
- Vyhláška 2010
- Škodlivost VF (rozbor)
- Škodlivost VF (legisl.)
- Těhotenství (vlivy)
- Biorezonance
- Mobilsmog
- Vývoj legislativy
- Zdravotní následky
- Vliv EMP na krev
- O stavební biologii
- Rizika záření a výpočty
- Přehled expoz.zatížení
- Přehled frekvencí a modulací
- Pokyny doktorům
- O přecitlivělosti
- Syndrom nezdr.budov
- Kypr zakázal WiFi
- Vedení VN škodí!
- Přehled 5G
- Příprava 5G
- Italský soud 2017
- Kypr a Vídeň 11/2017 ochrana dětí - prohlášení
- Rakouská komora 2017
- Kypr o EMP 2017
- Formaldehyd rostliny
- Elektrostres a kortizol
- Mikrovlnka
- Doba jedová 7
- I fáze škodí DNA!
- Fotovoltaika
- Ochranná pásma VVN
- Mez.výzva 5G
Některé studie:
-
- WIFI 2018
- Přehled studií
- Více studií
- Další studie
- Vlivy EMP 1968
- Vyjádření vědců
- 35 studií škodlivosti
- Poškození autoimunity
- Mobily a nádory
- Mobily a gliomy
- Mobily a zdraví
- Mobily a žlázy
- EMP přecitlivělost
- BTS a psychika dětí
- BTS a více potíží
- Studie k DNA!
- BTS škodí stromům!
- Neuropsychiatrické účinky
- WIFI a pankreas
-
Anketa
-
BlueBoard.cz
Nové počítadlo od 28.5.2016:
Od 1.září:
